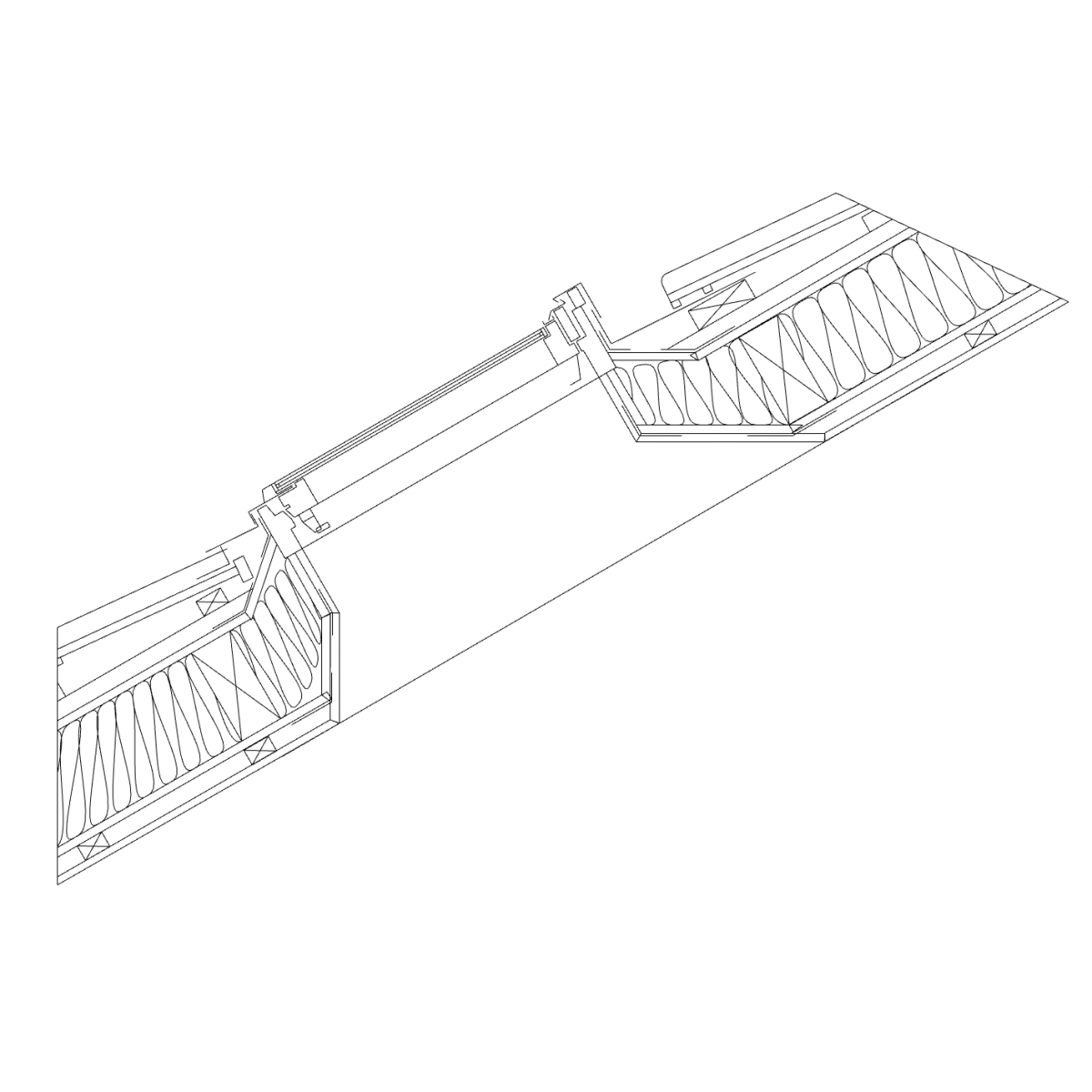

Regeldetail E-RC01

Dachflächenfenster: Anschluss an Dachfläche

E-RC01

Bei großflächigen Dachfenstern muss darauf geachtet werden, dass die Hinterlüftung der Dacheindeckung durch z.B. Lüfterziegel sichergestellt wird.

Daten Download

Datenblatt (PDF)
Dateigröße 61,3 kB

Bei Bedarf können wir Ihnen gerne eine DXF oder DWG Datei zur Verfügung stellen.

Regeldetail


Teilen Sie jetzt das ausgewählte Regeldetail als direkten Link:


Zugehörige Basiskonstruktionen - Dach

Dach Dach

Konstruktion E2101-01

E2101-01
Systemdatenblatt (PDF)
Dateigröße 1,2 MB
  • Feuerwiderstand: EI0
  • Verwendbarkeitsnachweis Feuer: keine
  • Dämmmaterial: Dämmmaterial mind. normal entflammbar
  • Dachform: Geneigtes Dach
Dach Dach

Konstruktion E2101-03

E2101-03
Systemdatenblatt (PDF)
Dateigröße 1,3 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.19, Z. 1
  • Dämmmaterial: Variables Dämmmaterial möglich
  • Dachform: Geneigtes Dach
Dach Dach

Konstruktion E2101-03a

E2101-03a
Systemdatenblatt (PDF)
Dateigröße 1,3 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.19, Z. 1
  • Dämmmaterial: Variables Dämmmaterial möglich
  • Dachform: Geneigtes Dach
Weitere Konstruktionen anzeigen
Dieser Link leitet Sie in unsere Konstruktionssuche

Zugehörige Anschlusskonstruktionen - Komponente

Detaillierte Informationen für passende Komponenten finden Sie beim jeweiligen Hersteller.
