Regeldetails an Regeldetails

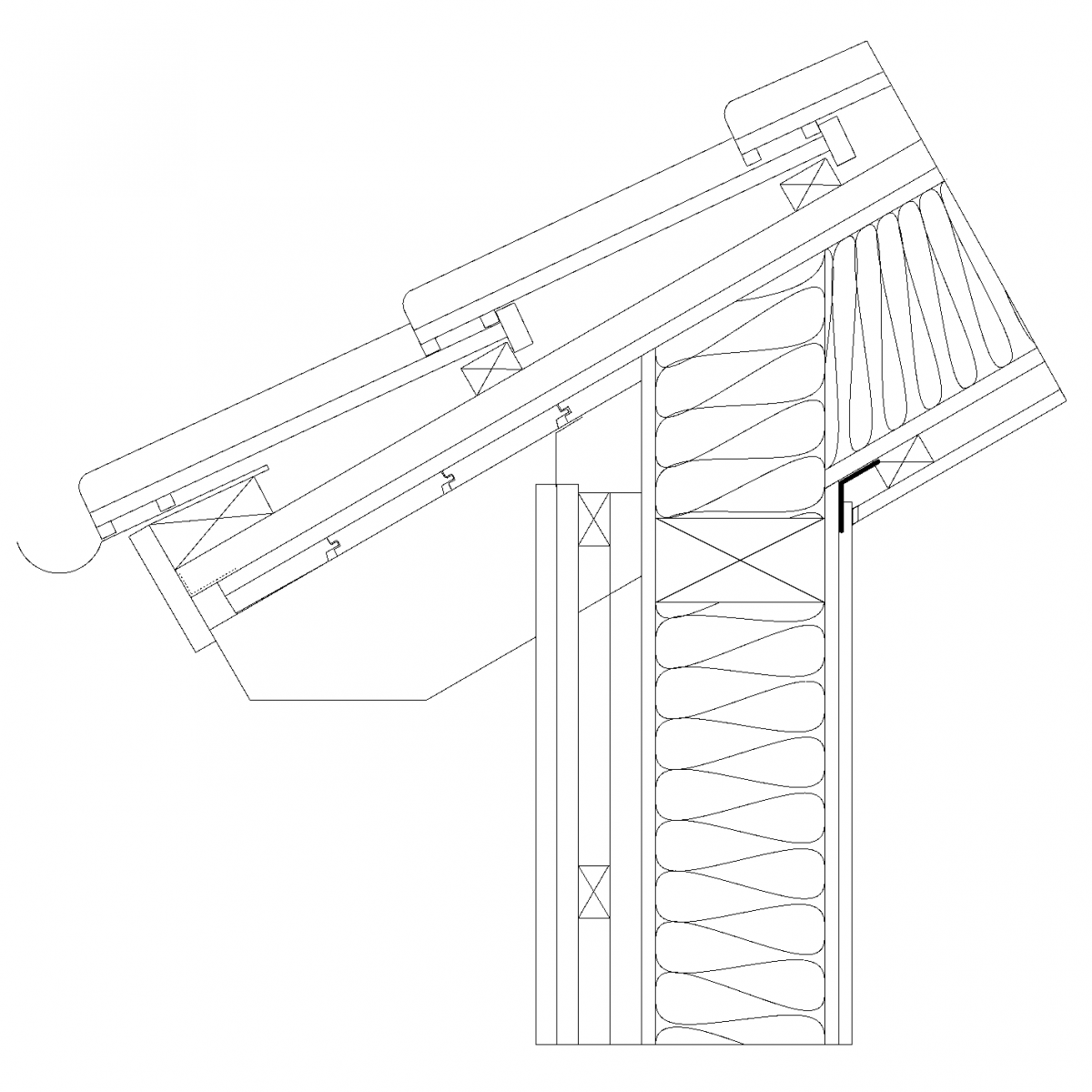

Regeldetail E-ER01

Traufe: Außenwand an Warmdach

E-ER01

Wenn auf die zusätzliche Profischalung in Traufe und Ortgang verzichtet wird, muss die DHF Platte mit einem geeigneten Außenanstrich versehen werden.

Daten Download

Datenblatt (PDF)
Dateigröße 61,6 kB
Bei Bedarf können wir Ihnen gerne eine DXF oder DWG Datei zur Verfügung stellen.

Regeldetail

Teilen Sie jetzt das ausgewählte Regeldetail als direkten Link:

Zugehörige Basiskonstruktionen - Außenwand

Außenwand Außenwand

Konstruktion E1101-01

E1101-01
Systemdatenblatt (PDF)
Dateigröße 1,1 MB
  • Feuerwiderstand: EI0
  • Verwendbarkeitsnachweis Feuer: ./.
  • Wärmedämmung: Variables Dämmmaterial möglich
  • Innenseite Wand: OSB sichtbar möglich
Details zur Konstruktion
Außenwand Außenwand

Konstruktion E1101-03

E1101-03
Systemdatenblatt (PDF)
Dateigröße 1,2 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016, Ta. 10.7, Z. 1
  • Wärmedämmung: Steinwolle 30kg/m³
  • Innenseite Wand: OSB sichtbar möglich
Details zur Konstruktion
Außenwand Außenwand

Konstruktion E1102-03

E1102-03
Systemdatenblatt (PDF)
Dateigröße 1,5 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Allg. bauaufs. Prüfzeugnis MFPA P-SAC-02/III-752
  • Wärmedämmung: Zelluloseinblasdämmung 50kg/m³
  • Innenseite Wand: OSB sichtbar möglich
Details zur Konstruktion
Weitere Konstruktionen anzeigen
Dieser Link leitet Sie in unsere Konstruktionssuche

Zugehörige Anschlusskonstruktionen - Dach

Dach Dach

Konstruktion E2101-01

E2101-01
Systemdatenblatt (PDF)
Dateigröße 1,2 MB
  • Feuerwiderstand: EI0
  • Verwendbarkeitsnachweis Feuer: keine
  • Dämmmaterial: Dämmmaterial mind. normal entflammbar
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach Dach

Konstruktion E2101-03

E2101-03
Systemdatenblatt (PDF)
Dateigröße 1,3 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.19, Z. 1
  • Dämmmaterial: Variables Dämmmaterial möglich
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach Dach

Konstruktion E2101-03a

E2101-03a
Systemdatenblatt (PDF)
Dateigröße 1,3 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.19, Z. 1
  • Dämmmaterial: Variables Dämmmaterial möglich
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Weitere Konstruktionen anzeigen
Dieser Link leitet Sie in unsere Konstruktionssuche
