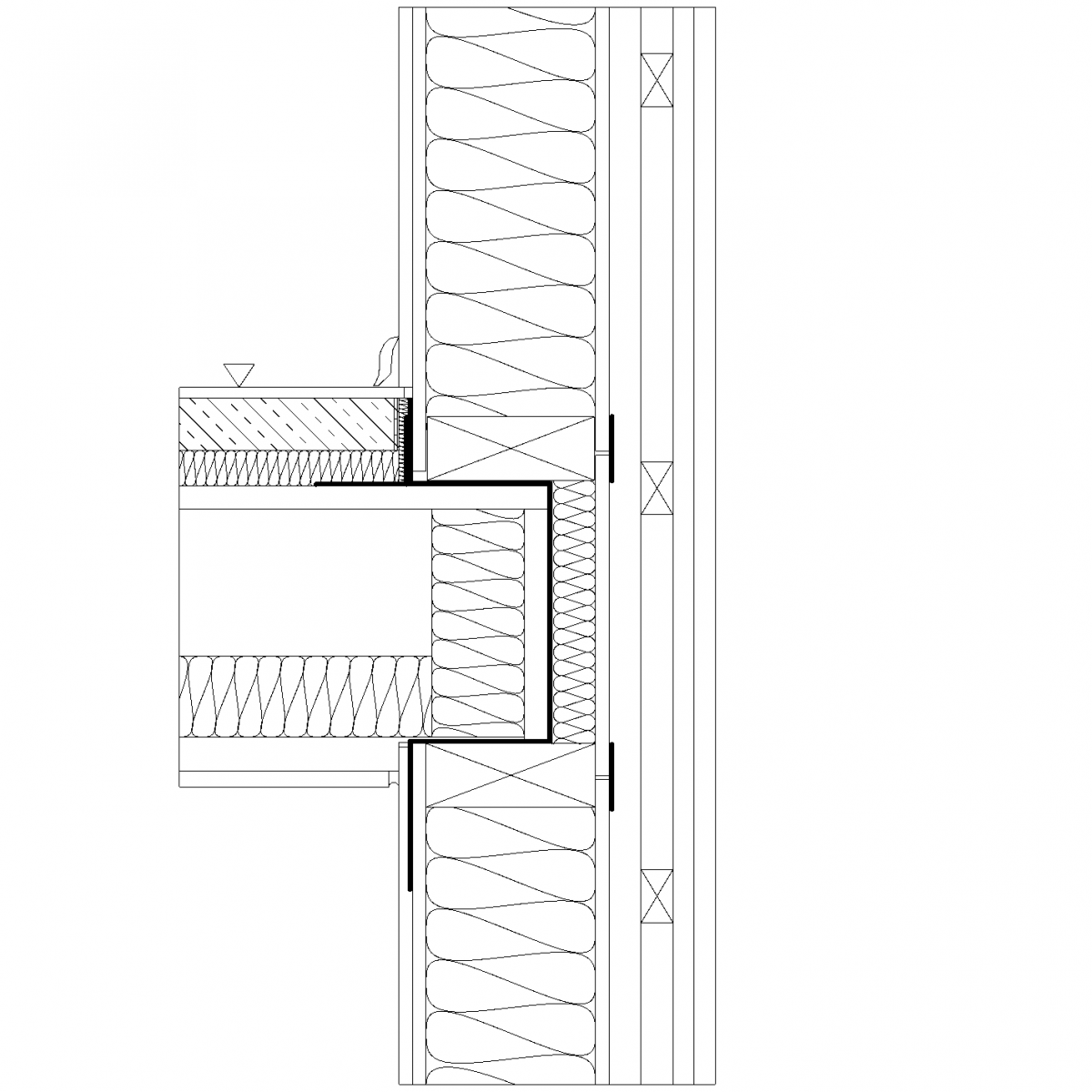

Regeldetail E-EF03

Anschluss - geschlossene Decke an Außenwand / Auflager

E-EF03

Im Bereich des Deckenaschlusses muss eine durchgehende Luftdichtheitsbahn die obere und untere Luftdichtungsebene verbinden.

Daten Download

Datenblatt (PDF)
Dateigröße 69,5 kB
Bei Bedarf können wir Ihnen gerne eine DXF oder DWG Datei zur Verfügung stellen.

Regeldetail

Teilen Sie jetzt das ausgewählte Regeldetail als direkten Link:

Zugehörige Basiskonstruktionen - Außenwand

Außenwand Außenwand

Konstruktion E1101-01

E1101-01
Systemdatenblatt (PDF)
Dateigröße 1,1 MB
  • Feuerwiderstand: EI0
  • Verwendbarkeitsnachweis Feuer: ./.
  • Wärmedämmung: Variables Dämmmaterial möglich
  • Innenseite Wand: OSB sichtbar möglich
Details zur Konstruktion
Außenwand Außenwand

Konstruktion E1101-03

E1101-03
Systemdatenblatt (PDF)
Dateigröße 1,2 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016, Ta. 10.7, Z. 1
  • Wärmedämmung: Steinwolle 30kg/m³
  • Innenseite Wand: OSB sichtbar möglich
Details zur Konstruktion
Außenwand Außenwand

Konstruktion E1102-03

E1102-03
Systemdatenblatt (PDF)
Dateigröße 1,5 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Allg. bauaufs. Prüfzeugnis MFPA P-SAC-02/III-752
  • Wärmedämmung: Zelluloseinblasdämmung 50kg/m³
  • Innenseite Wand: OSB sichtbar möglich
Details zur Konstruktion
Weitere Konstruktionen anzeigen
Dieser Link leitet Sie in unsere Konstruktionssuche

Zugehörige Anschlusskonstruktionen - Decke

Decke Decke

Konstruktion E3501-01

E3501-01
Systemdatenblatt (PDF)
Dateigröße 1,4 MB
  • Feuerwiderstand: EI0
  • Verwendbarkeitsnachweis Feuer: ohne
  • Wärmedämmung: Variables Dämmmaterial möglich
  • Estrichaufbau: Estrich variabel zu ergänzen
Details zur Konstruktion
Decke Decke

Konstruktion E3501-01a

E3501-01a
Systemdatenblatt (PDF)
Dateigröße 1,3 MB
  • Feuerwiderstand: EI0
  • Verwendbarkeitsnachweis Feuer: ohne
  • Wärmedämmung: Variables Dämmmaterial möglich
  • Estrichaufbau: Trockenestrich OSB 18mm + TS MW 15mm
Details zur Konstruktion
Decke Decke

Konstruktion E3501-01b

E3501-01b
Systemdatenblatt (PDF)
Dateigröße 1,3 MB
  • Feuerwiderstand: EI0
  • Verwendbarkeitsnachweis Feuer: ohne
  • Wärmedämmung: Steinwolle 30kg/m³
  • Estrichaufbau: Zementestrich + TS MW 25mm
Details zur Konstruktion
Weitere Konstruktionen anzeigen
Dieser Link leitet Sie in unsere Konstruktionssuche
