Innenwand / Trennwand

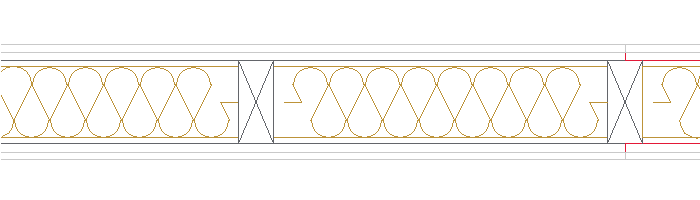

Konstruktion E1308-02a

Die Vielseitigen

Gut zu wissen: Unsere Konstruktionen mit variablem Dämmmaterialeinsatz geben Ihnen die Freiheit verschiedene Dämmstoffe für Ihr Projekt zu wählen.

Feuerwiderstand: REI45
Verwendbarkeitsnachweis Feuer: Klassifizierungsbericht HF Austria 2586/2018/22-BB
Verwendbarkeitsnachweis Schall: DIN 4109-33:2016, Tab. 3, Z. 12
Anwendung: Tragende, raumabschließende Trennwand mit GKF-Bekleidung
Wärmedämmung: 120mm variables Dämmmaterial möglich
Innenseite Wand: 15mm OSB + 12,5mm GKF oder GF
Schichtenanzahl innen: Bekleidung zweilagig
Wandhöhe: max. 3,00 m
Wandmindestdicke: 195 mm
Schallschutz Rw(c;ctr): 47 (-2,-6) dB

Daten Download etc.

Systemdatenblatt (PDF)

Dateigröße 1,4 MB

Plan im DWG Format

Dateigröße: 2,1 MB

Plan im DXF Format

Dateigröße: 8,5 MB

Brandschutznachweis

Die BIM fähigen Daten für die Systemfamilie Innenwand / Trennwand finden sie gesammelt als:

Revit Datei

Dateigröße 15,2 MB

Egger Revit Materialbibliothek

Dateigröße 9,4 MB

Datenblatt (PDF)

Dateigröße 82,5 kB

Anschluss: Innenwand an Decke (sichtbar)

Details ansehen

Datenblatt (PDF)

Dateigröße 82,5 kB

Anschluss: Innenwand an Decke (geschlossen)

Details ansehen

Datenblatt (PDF)

Dateigröße 58,4 kB

Dach: Innenwand an Warmdach

Details ansehen

Systemdatenblatt (PDF)

Dateigröße 1,3 MB

Feuerwiderstand: REI45
Verwendbarkeitsnachweis Feuer: Klassifizierungsbericht HF Austria 2586/2018/22-BB
Anwendung: Tragende, raumabschließende Trennwand mit GKF-Bekleidung
Wärmedämmung: 100mm variables Dämmmaterial möglich
