Innenwand / Trennwand

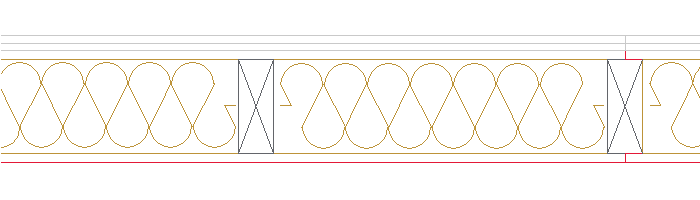

Konstruktion E1303-02

Die Wehrhaften

90, 60, 90? Unsere Konstruktionen mit besonders hohen Brandschutzklassifizierungen.

Feuerwiderstand: REI90
Verwendbarkeitsnachweis Feuer: Klassifizierungsbericht HF Austria 2586/2018/10 + 17-BB
Anwendung: Tragende, raumabschließende Trennwand mit GKF- oder GF-Bekleidung
Wärmedämmung: Glaswolle 11 kg/m³
Innenseite Wand: Bekleidung zweilagig
Schallschutz Rw(c;ctr): 49 dB

Daten Download etc.

Systemdatenblatt (PDF)

Dateigröße 1,5 MB

Plan im DWG Format

Dateigröße: 1,1 MB

Plan im DXF Format

Dateigröße: 2,9 MB

Brandschutznachweis

Die BIM fähigen Daten für die Systemfamilie Innenwand / Trennwand finden sie gesammelt als:

Revit Datei

Dateigröße 15,2 MB

Egger Revit Materialbibliothek

Dateigröße 9,4 MB

Datenblatt (PDF)

Dateigröße 82,5 kB

Anschluss: Innenwand an Decke (sichtbar)

Details ansehen

Datenblatt (PDF)

Dateigröße 82,5 kB

Anschluss: Innenwand an Decke (geschlossen)

Details ansehen

Datenblatt (PDF)

Dateigröße 58,4 kB

Dach: Innenwand an Warmdach

Details ansehen

Systemdatenblatt (PDF)

Dateigröße 1,3 MB

Feuerwiderstand: REI90
Verwendbarkeitsnachweis Feuer: Klassifizierungsbericht HF Austria 2586/2018/10 + 17-BB
Anwendung: Tragende, raumabschließende Trennwand mit GKF- oder GF-Bekleidung
Wärmedämmung: Glaswolle 11 kg/m³
