Willkommen in unserer Startersuche

Um Ihnen die Suche zu erleichtern, führen wir Sie Schritt für Schritt durch den Suchprozess, damit Sie eine passende Konstruktion für Ihre Planungsaufgabe finden. So einfach funktioniert die Startersuche:

  1. Fragen beantworten
  2. Passende Konstruktion auswählen
  3. Systemdatenblatt & Eigenschaften ansehen
  4. In myEGGER anmelden: Konstruktionsdaten uneingeschränkt herunterladen

Unser Tipp: Markieren Sie einfach Ihre Favoriten, um bei Aktualisierungen informiert zu bleiben!

Anwendungstechnische Hotline

Kontaktieren Sie uns für technischen Support zu unseren Produkten, in der Ausführung oder für Anfragen zu Prüfberichten.

  +49 3841 301-21260
  +49 3841 301-61260




Mehr Informationen zu dem Thema finden Sie bei Grundlagen im Holzbau

Für welches Bauteil suchen Sie eine Lösung?

Außenwand Außenwand
Innenwand / Trennwand Innenwand / Trennwand
Decke Decke
Dach Dach
Außenwand
Außenwand
Innenwand / Trennwand
Innenwand / Trennwand
Decke
Decke
Dach Dach
23 passende Konstruktionen

Welche Dachausführung planen Sie?

Hinweis: Auswahl hat Einfluss auf die erreichbare Feuerwiderstandsdauer.

Bitte wählen Sie zudem die gewünschte Form, Deckung und Sparrenlage aus.

(Dach) Ausführung

(13)

Form / Deckung / Sparrenlage

(1)
(11)
(11)
(1)

Welche Anforderungen an den Brandschutz haben Sie zu erfüllen?

 Hinweis: Je höher die Anforderung an den Brandschutz ist, desto mehr Materialschichten werden zur Erreichung des Schutzziels benötigt.

Brandschutz

(16)
(2)
(3)

Welche Anforderungen an den Schallschutz haben Sie zu erfüllen?



Schallschutz

(9)
(11)

Welche Art der Dämmung haben Sie vor gesehen?

 Hinweis: Natürliche Dämmstoffe können dazu führen, dass gewisse Feuerwiderstandsdauern nicht erreicht werden können.

Dämmung

(5)
(5)
(8)
(14)
(5)
(5)

Welche Dachdicke planen Sie?

Hinweis: Je kleiner der u-Wert ist, desto dicker ist die Wärmedämmung und somit die Dachkonstruktion. Dadurch verbessert sich der Wärmeschutz.

Dachdicke

(1)
23 passende Konstruktionen
Alle Filter zurücksetzen

Alle Konstruktionen

Dach

Konstruktion E2101-01

E2101-01
Systemdatenblatt (PDF)
Dateigröße 1,2 MB
  • Feuerwiderstand: EI0
  • Verwendbarkeitsnachweis Feuer: keine
  • Dämmmaterial: Dämmmaterial mind. normal entflammbar
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach

Konstruktion E2101-03

E2101-03
Systemdatenblatt (PDF)
Dateigröße 1,3 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.19, Z. 1
  • Dämmmaterial: Variables Dämmmaterial möglich
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach

Konstruktion E2101-03a

E2101-03a
Systemdatenblatt (PDF)
Dateigröße 1,3 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.19, Z. 1
  • Dämmmaterial: Variables Dämmmaterial möglich
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach

Konstruktion E2102-03

E2102-03
Systemdatenblatt (PDF)
Dateigröße 1,2 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.20, Z. 2
  • Dämmmaterial: Dämmmaterial normal entflammbar
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach

Konstruktion E2103-03

E2103-03
Systemdatenblatt (PDF)
Dateigröße 1,1 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.20, Z. 10
  • Dämmmaterial: Steinwolle 30 kg/m³
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach

Konstruktion E2104-02

E2104-02
Systemdatenblatt (PDF)
Dateigröße 1,1 MB
  • Feuerwiderstand: REI60
  • Verwendbarkeitsnachweis Feuer: Klassifizierungsbericht HF Austria 2586/2018/28-BB
  • Dämmmaterial: Steinwolle 30 kg/m³
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach

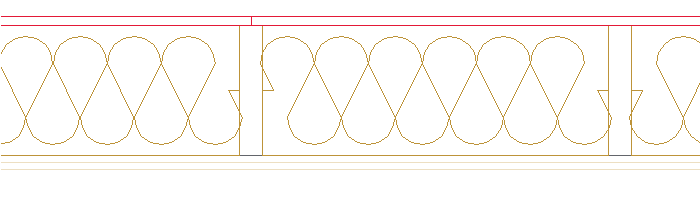

Konstruktion E2104-03

E2104-03
Systemdatenblatt (PDF)
Dateigröße 1,1 MB
  • Feuerwiderstand: F60-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.19, Z. 2
  • Dämmmaterial: Dämmmaterial normal entflammbar
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach

Konstruktion E2201-03

E2201-03
Systemdatenblatt (PDF)
Dateigröße 899,7 kB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.25, Z. 1
  • Dämmmaterial: Steinwolle 30 kg/m³
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach

Konstruktion E2201-03a

E2201-03a
Systemdatenblatt (PDF)
Dateigröße 769,3 kB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.25, Z. 1
  • Dämmmaterial: Schaumkunststoff
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach

Konstruktion E2201-03b

E2201-03b
Systemdatenblatt (PDF)
Dateigröße 901,2 kB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.25, Z. 3
  • Dämmmaterial: Schaumkunststoff
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach

Konstruktion E2202-03

E2202-03
Systemdatenblatt (PDF)
Dateigröße 549,9 kB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.25, Z. 2
  • Dämmmaterial: Schaumkunststoff
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach

Konstruktion E2202-03a

E2202-03a
Systemdatenblatt (PDF)
Dateigröße 814,1 kB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.6, Z. 3
  • Dämmmaterial: Schaumkunststoff
  • Dachform: Geneigtes Dach
Details zur Konstruktion
Dach

Konstruktion E2501-02

E2501-02
Systemdatenblatt (PDF)
Dateigröße 1,0 MB
  • Feuerwiderstand: REI60
  • Verwendbarkeitsnachweis Feuer: Klassifizierungsbericht HF Austria 2586/2018/26-BB
  • Dämmmaterial: Dämmmaterial mind. normal entflammbar
  • Dachform: Flachdach mit Kiesauflage
Details zur Konstruktion
Dach

Konstruktion E2501-03

E2501-03
Systemdatenblatt (PDF)
Dateigröße 1,4 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.19, Z. 1
  • Dämmmaterial: Dämmmaterial normal entflammbar
  • Dachform: Flachdach
Details zur Konstruktion
Dach

Konstruktion E2502-03

E2502-03
Systemdatenblatt (PDF)
Dateigröße 1,2 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.19, Z. 1
  • Dämmmaterial: Dämmmaterial normal entflammbar
  • Dachform: Flachdach
Details zur Konstruktion
Dach

Konstruktion E2503-03

E2503-03
Systemdatenblatt (PDF)
Dateigröße 916,0 kB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.20, Z. 9
  • Dämmmaterial: Steinwolle 50 kg/m³
  • Dachform: Flachdach
Details zur Konstruktion
Dach

Konstruktion E2503-03a

E2503-03a
Systemdatenblatt (PDF)
Dateigröße 917,5 kB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.20, Z. 10
  • Dämmmaterial: Dämmstoff normal entflammbar
  • Dachform: Flachdach
Details zur Konstruktion
Dach

Konstruktion E2503-03b

E2503-03b
Systemdatenblatt (PDF)
Dateigröße 1,1 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.20, Z. 10
  • Dämmmaterial: Dämmstoff normal entflammbar
  • Dachform: Flachdach
Details zur Konstruktion
Dach

Konstruktion E2504-03

E2504-03
Systemdatenblatt (PDF)
Dateigröße 1,3 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.25, Z. 1
  • Dämmmaterial: Steinwolle druckfest
  • Dachform: Flachdach
Details zur Konstruktion
Dach

Konstruktion E2504-03a

E2504-03a
Systemdatenblatt (PDF)
Dateigröße 1,4 MB
  • Feuerwiderstand: F30-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.25, Z. 6
  • Dämmmaterial: Steinwolle druckfest
  • Dachform: Flachdach
Details zur Konstruktion
Dach

Konstruktion E2505-02

E2505-02
Systemdatenblatt (PDF)
Dateigröße 1,2 MB
  • Feuerwiderstand: REI45
  • Verwendbarkeitsnachweis Feuer: Klassifizierungsbericht HF Austria 2586/2018/27-BB
  • Dämmmaterial: Variables Dämmmaterial möglich
  • Dachform: Flachdach
Details zur Konstruktion
Dach

Konstruktion E2506-02

E2506-02
Systemdatenblatt (PDF)
Dateigröße 1,4 MB
  • Feuerwiderstand: REI60
  • Verwendbarkeitsnachweis Feuer: Klassifizierungsbericht HF Austria 2586/2018/28-BB
  • Dämmmaterial: Variables Dämmmaterial möglich
  • Dachform: Flachdach
Details zur Konstruktion
Dach

Konstruktion E2506-03

E2506-03
Systemdatenblatt (PDF)
Dateigröße 1,4 MB
  • Feuerwiderstand: F60-B
  • Verwendbarkeitsnachweis Feuer: Feuerwiderstand F30-B nach DIN 4102-4:2016,Tab.10.20, Z. 2
  • Dämmmaterial: Dämmmaterial normal entflammbar
  • Dachform: Flachdach
Details zur Konstruktion

Konstruktion

Teilen Sie jetzt die ausgewählte Konstruktion als direkten Link:

Mit dieser Auswahl in die Konstruktionssuche wechseln
